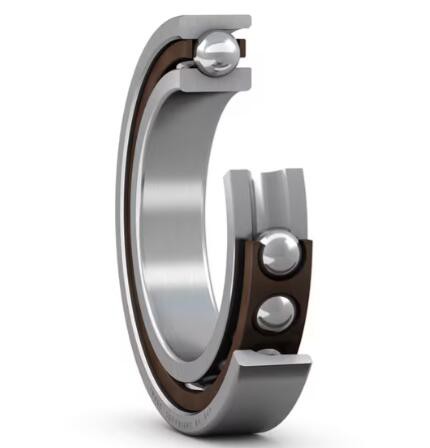

7024 CDGA/P4

이러한 초정밀, 고용량 단열 앵귤러 콘택트 볼 베어링은 축방향 하중이 한 방향으로만 작용하는 경방향 하중과 축방향 하중을 동시에 수용합니다. 이 제품은 낮거나 중간 정도의 작동 온도에서 상대적으로 높은 속도로 무거운 하중을 수용하도록 설계되었습니다. 보편적으로 일치 가능하므로 심이나 유사한 장치를 사용하지 않고 미리 결정된 예압 범위 내에서 효과적인 하중 공유를 제공하기 위해 배열로 함께 사용할 수 있습니다. 매우 높은 주행 정확도매우 높은 하중 운반 능력상대적으로 높은 속도 및 강성 보편적으로 일치 가능

문의 보내기

채팅하기

제품 소개

Dimensions - 7024 CDGA/P4

치수

d	120mm	보어 직경
D	180mm	외경
B	28mm	너비
d₁	138.5mm	내륜의 어깨 직경(큰 측면)
d₂	138.5mm	내륜의 어깨 직경(작은 측면)
D₁	161.5mm	외륜의 숄더 직경(큰 측면)
r_1,2	최소 2mm	모따기 치수
r_3,4	최소 1mm	모따기 치수
a	34.2mm	측면에서 압력점까지의 거리

Abutment dimensions - 7024 CDGA/P4

어버트먼트 치수

d_a	최소 129mm	샤프트 어버트먼트 직경
d_b	최소 129mm	샤프트 어버트먼트 직경
D_a	최대 171mm	하우징 어버트먼트 직경
D_b	최대 175mm	하우징 어버트먼트 직경
r_a	최대 2mm	필렛 반경
r_b	최대 1mm	필렛 반경
d_n	142.6mm	오일 노즐의 위치

계산 데이터

기본동정격하중	C	114kN
기본정정격하중	C₀	122kN
피로하중 한계	P_u	4.25kN
도달 가능한 속도		도달 가능한 속도는 카탈로그 데이터를 참조하거나 SKF에 문의하세요.
접촉각		15도
볼 직경	D_w	19.05mm
행 수	i	1
볼 수(베어링당)	z	22
기준 그리스 수량(베어링당)	G_심판	27cm³

예압 및 강성(연속, 정면)
예압 등급		A
마운트 해제 시 사전 로드	G	430 N
축 강성		131 N/µm

예압 계산을 위한 보정 계수
베어링 시리즈 및 크기에 따른 보정 계수	f	1.17
접촉각에 따른 보정 계수	f₁	1
보정 계수, 예압 등급 A	f_2A	1
하이브리드 베어링의 보정 계수	f_HC	1

등가 베어링 하중 계산을 위한 계수
등가하중 계산계수	f₀	15.7
등가 하중에 대한 추가 계수		아래 참고 1과 2를 참조하세요.

정밀 접촉 베어링의 특성

정밀 접촉 베어링은 다양한 기계 응용 분야에서 최적의 성능을 보장하기 위해 탁월한 정확도로 설계되었습니다. 이 베어링은 엄격한 치수 공차와 정밀한 기하학적 형태를 특징으로 하며 이는 높은 회전 정확도와 낮은 소음 수준에 기여합니다. 건설에 사용되는 재료(종종 고품질 강철 또는 세라믹)는 내구성과 내마모성을 고려하여 선택되어 까다로운 조건에서도 긴 사용 수명을 보장합니다. 정밀 접촉 베어링에는 일반적으로 볼 베어링, 롤러 베어링 및 니들 베어링과 같은 구성이 포함되며 각각은 특정 하중 및 속도 요구 사항을 해결하도록 설계되었습니다. 또한 이들 설계에는 고급 윤활 시스템이 통합되어 마찰과 열 발생을 줄여 효율성과 신뢰성을 향상시킵니다.

정밀 접촉 베어링의 장점

정밀 접촉 베어링의 주요 장점은 다양한 작동 조건에서 높은 정밀도를 유지할 수 있다는 것입니다. 탁월한 하중 전달 능력을 제공하므로 고속을 유지하면서 무거운 하중이 필요한 응용 분야에 이상적입니다. 이러한 베어링의 정밀도는 진동과 소음을 최소화하는데, 이는 의료 장비나 정밀 기기와 같은 민감한 환경에서 매우 중요합니다. 또한 견고한 구조로 인해 안정성과 수명이 보장되어 유지 관리 비용과 가동 중지 시간이 줄어듭니다. 고급 소재와 윤활 기술을 사용하면 성능이 더욱 향상되어 부식과 마모에 대한 저항력이 향상됩니다. 이러한 기능의 조합으로 인해 정밀 접촉 베어링은 정밀 엔지니어링 및 고성능 기계에 없어서는 안 될 구성 요소가 되었습니다.

정밀 접촉 베어링의 응용

정밀 접촉 베어링은 탁월한 성능 특성으로 인해 다양한 산업 분야에 널리 적용됩니다. 자동차 부문에서는 엔진, 변속기, 서스펜션 시스템의 원활한 작동과 신뢰성 및 연비 보장에 매우 중요합니다. 항공우주 응용 분야에서는 극한 조건과 고속을 견딜 수 있는 능력을 위해 이러한 베어링을 활용하여 항공기의 안전과 효율성에 기여합니다. CNC 기계 및 로봇 공학과 같은 산업 기계는 이러한 베어링의 높은 정밀도와 내구성을 활용하여 일관되고 정확한 작동을 가능하게 합니다. 최소한의 소음과 진동을 요구하는 의료 장치 역시 정밀 접촉 베어링을 사용하여 환자의 편안함과 장치 효율성을 보장합니다. 전반적으로 정밀 접촉 베어링의 다양성과 신뢰성으로 인해 다양한 부문에 걸쳐 수많은 고정밀 및 고성능 응용 분야에 필수적입니다.

아니요.	d[mm]	D[mm]	B[mm]
71926 ACDGA/HCP4A	130	180	24
71926 ACD/PA9ATBTG400	130	180	72
71926 ACD/PA9ADGBGMM3	130	180	48
71926 ACD/P4ATGA	130	180	72
71926 ACD/P4ATBTB	130	180	72
71926 ACD/P4ATBTA	130	180	72
71926 ACD/P4AQBCC	130	180	96
71926 ACD/P4ADGB	130	180	48
71926 ACD/P4ADGA	130	180	48
71926 ACD/P4ADBC	130	180	48
71926 ACD/P4ADBB	130	180	48
71926 ACD/P4ADBA	130	180	48
71926 ACD/P4A	130	180	24
71926 ACD/HCP4ATGB	130	180	72
71926 ACD/HCP4ADGAGMM	130	180	48
71926 ACD/HCP4ADGA	130	180	48
71926 ACD/HCP4A	130	180	24
7024 CEGA/P4A	120	180	28
7024 CEGA/HCP4A	120	180	28
7024 CE/P4A	120	180	28
7024 CE/HCP4ADGA	120	180	56
7024 CDGD/P4A	120	180	28
7024 CDGC/P4A	120	180	28
7024 CDGB/P4A	120	180	28
7024 CDGA/P4A	120	180	28
7024 CDGA/P4	120	180	28
7024 CDGA/HCP4A	120	180	28
7024 CD/P4DBA	120	180	56
7024 CD/P4ATBTA	120	180	84
7024 CD/P4AQBCB	120	180	112
