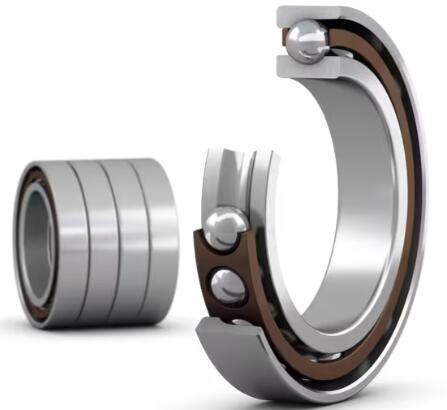

7218 ACD/P4AQBCB

일치하는 4 개의 Super-Precision Angular Contact 볼 베어링 세트는 보편적으로 일치 가능한 베어링 또는 미리 구성된 배열로 제공됩니다. 탠덤로 배열 된 4 개의 베어링 세트는 원하는 예압을 달성하기 위해 단일 베어링 또는 탠덤 세트에 장착해야합니다. 다른 모든 배열은 다른 예압 클래스로 제공되며 SHIM 또는 이와 유사한 장치가 필요없이 미리 정해진 범위 내에서 예압 결과를 올바르게 마운트합니다. 베어링의 보어 및 외부 직경은 단일 보편적으로 일치 가능한 베어링보다 더 나은 하중 분포를 제공하기 위해 허용 된 직경 공차의 최대 1/3 내에 일치합니다.

문의 보내기

채팅하기

제품 소개

Dimensions - 7218 ACD/P4AQBCB

치수

d	90mm	지름 지름
D	160mm	외부 직경
B	120 mm	너비
d₁	111.6 mm	내부 링의 어깨 지름 (큰 측면면)
r_1,2	최소 2mm	모카교 치수
r_3,4	최소 1mm	모카교 치수

Abutment dimensions - 7218 ACD/P4AQBCB

지배적 치수

d_a	Min.101 mm	샤프트 지배의 직경
D_b	최대 154.4 mm	주택 지배의 직경
r_a	최대 2mm	필렛 반경
r_b	최대 1 mm	필렛 반경
d_n	117.5 mm	오일 노즐의 위치

계산 데이터

기본 동적 하중 등급	C	325 kn
기본 정적 부하 등급	C₀	425 kn
피로 하중 제한	P_u	16.3 kn
그리스 윤활을위한 달성 가능한 속도		계산하려면 : 단일 베어링 (7500) X 속도 감소 계수 (아래 표 참조)
오일-공기 윤활을위한 달성 가능한 속도		계산하려면 : 단일 베어링 (12000) X 속도 감소 계수 (아래 표 참조)
접촉각		25도
볼 직경	D_w	22.225 mm
행의 수	i	4
공의 수 (베어링 당)	z	16
기준 그리스 수량 (베어링 당)	G_심판	27.765 cm³

예압 및 강성 (연속, 대면)
예압 클래스		B
예압	G	3 000 N
축 방향 강성		710 N/µm

예압 계산을위한 보정 요소
베어링 시리즈 및 크기에 따라 수정 계수	f	1.09
접촉 각도에 따라 수정 계수	f₁	0.99
교정 계수, 예압 클래스 b	f_2B	1.01
하이브리드 베어링의 보정 계수	f_HC	1

정밀 접촉 베어링의 특성

정밀 접촉 베어링은 다양한 기계 응용 분야에서 최적의 성능을 보장하기 위해 탁월한 정확도로 설계됩니다. 이 베어링은 타이트한 차원 공차와 정확한 기하학적 모양을 특징으로하며, 이는 높은 회전 정확도와 저음 수준에 기여합니다. 건축에 사용 된 재료, 종종 고품질 강 또는 세라믹은 내구성과 마모에 대한 저항으로 선택되어 까다로운 조건에서도 긴 서비스 수명을 보장합니다. 정밀 접촉 베어링에는 일반적으로 볼 베어링, 롤러 베어링 및 바늘 베어링과 같은 구성이 포함되어 있으며 각각의 특정 하중 및 속도 요구 사항을 해결하도록 설계되었습니다. 그들의 설계는 또한 고급 윤활 시스템을 통합하여 마찰과 열 생성을 줄여 효율성과 신뢰성을 향상시킵니다.

정밀 접촉 베어링의 장점

정밀 접촉 베어링의 주요 장점은 다양한 작동 조건에서 높은 정밀도를 유지하는 능력에 있습니다. 그들은 우수한 하중 전달 용량을 제공하므로 고속을 유지하면서 무거운 하중이 필요한 응용 분야에 이상적입니다. 이 베어링의 정밀도는 진동과 소음을 최소화하는데, 이는 의료 장비 또는 정밀 기기와 같은 민감한 환경에서 중요합니다. 또한 강력한 건설은 신뢰성과 수명을 보장하여 유지 보수 비용과 다운 타임을 줄입니다. 고급 재료 및 윤활 기술의 사용은 성능을 향상시켜 부식 및 마모에 대한 저항을 제공합니다. 이 기능의 조합은 정밀 접촉 베어링을 정밀 엔지니어링 및 고성능 기계에서 필수 구성 요소로 만듭니다.

정밀 접촉 베어링의 응용

정밀 접촉 베어링은 탁월한 성능 특성으로 인해 다양한 산업에서 널리 적용됩니다. 자동차 부문에서는 엔진, 변속기 및 서스펜션 시스템의 원활한 작동에 중요하여 신뢰성 및 연료 효율을 보장합니다. 항공 우주 응용 프로그램은 이러한 베어링을 활용하여 극한의 조건과 고속을 견딜 수있는 능력으로 항공기의 안전성과 효율성에 기여합니다. CNC 기계 및 로봇 공학과 같은 산업 기계는 이러한 베어링의 높은 정밀도와 내구성으로 인해 일관되고 정확한 작업을 가능하게합니다. 최소 소음과 진동을 요구하는 의료 기기는 또한 정밀 접촉 베어링에 의존하여 환자의 편안함과 장치 효과를 보장합니다. 전반적으로, 정밀 접촉 베어링의 다목적 성과 신뢰성은 다른 부문의 수많은 고정밀 및 고성능 응용 분야에서 필수적입니다.

아니요.	D [MM]	D [MM]	B [MM]
7218 ACDGA/P4A	90	160	30
7218 ACD/P4ATGB	90	160	90
7218 ACD/P4ATBTB	90	160	90
7218 ACD/P4AQBCC	90	160	120
7218 ACD/P4AQBCB	90	160	120
7218 ACD/P4AQBCA	90	160	120
7218 ACD/P4ADGD	90	160	60
7218 ACD/P4ADGC	90	160	60
7218 ACD/P4ADGB	90	160	60
7218 ACD/P4ADGA	90	160	60
7218 ACD/P4ADBC	90	160	60
7218 ACD/P4ADBB	90	160	60
7218 ACD/P4ADBA	90	160	60
7218 ACD/P4A	90	160	30
7218 ACD/HCP4ATBTB	90	160	90
7218 ACD/HCP4ADGA	90	160	60
7218 ACD/HCP4A	90	160	30
7021 CDGB/P4A	105	160	26
7021 CDGA/P4A	105	160	26
7021 CDGA/HCP4A	105	160	26
7021 CD/P4ATBTA	105	160	78
7021 CD/P4ADGC	105	160	52
7021 CD/P4ADGB	105	160	52
7021 CD/P4ADGA	105	160	52
7021 CD/P4ADBC	105	160	52
7021 CD/P4ADBB	105	160	52
7021 CD/P4ADBA	105	160	52
7021 CD/P4A	105	160	26
7021 ACDGC/P4A	105	160	26
7021 ACDGB/P4A	105	160	26
